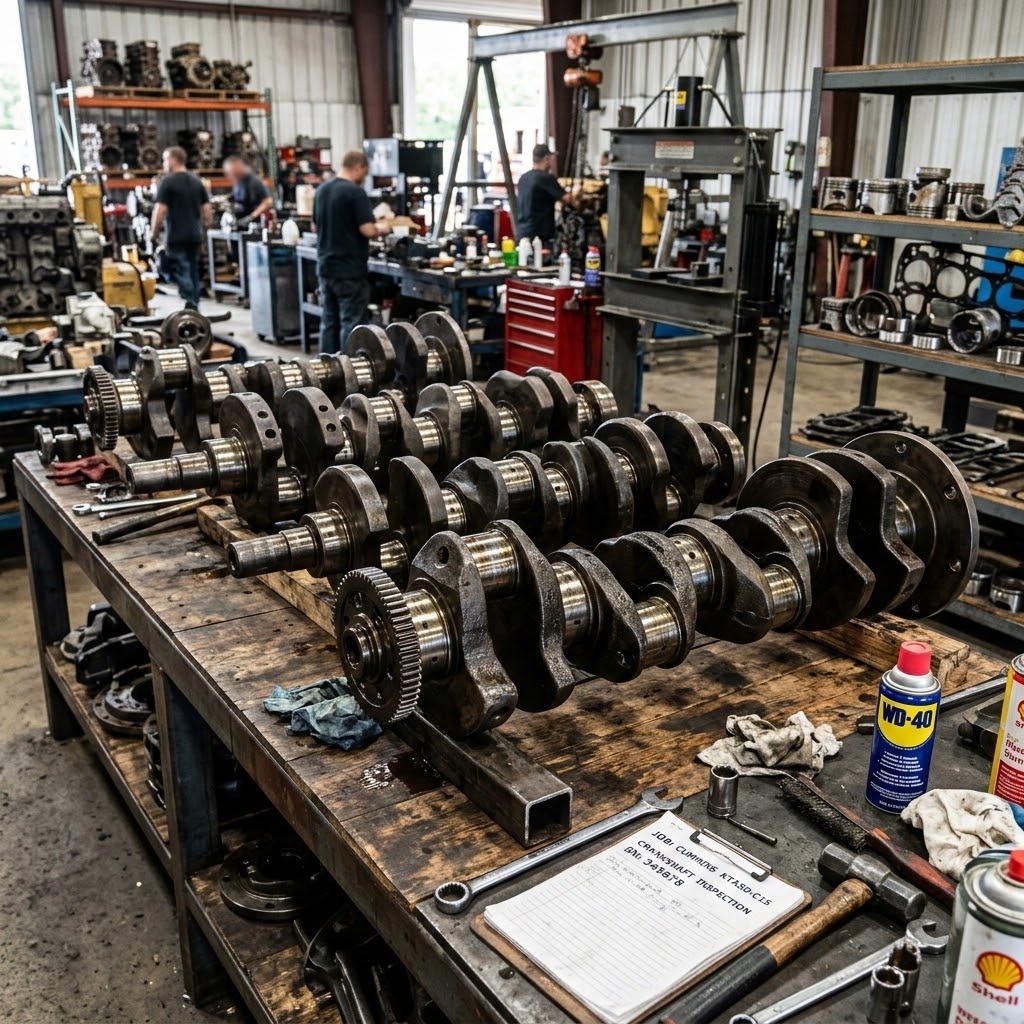

Функция и критические требования к коленвалу в двигателях спецтехники
Коленвал представляет собой главный элемент преобразования возвратно-поступательного движения поршней во вращательное движение коленчатого вала. Он принимает нагрузки от шатунов и передаёт крутящий момент на трансмиссию и вспомогательные агрегаты. Критическими требованиями являются прочность при циклических нагрузках, геометрическая точность шеек и конусность, достаточный запас твердости у рабочей поверхности и обеспечение гидродинамической масляной плёнки в зоне вкладышей. Для подробностей о коленвале см. вал perkins.
Механизм преобразования возвратно-поступательного движения в крутящий момент и нагрузочные режимы
Поршень через шатун передаёт силу на шатунную шейку коленвала, создавая вращательный момент вследствие эксцентриситета шатунной шейки относительно коренной. Нагрузочные режимы включают статические усилия при пуске и останове, циклические переменные нагрузки при рабочем цикле и ударные нагрузки при детонации или заклинивании. В двигателях спецтехники амплитуда изгибающих и крутящих напряжений возрастает при рабочих оборотах и больших ходах поршня, что увеличивает риск усталостных трещин в коренных и шатунных участках.
Типы коленвалов и их конструктивные отличия
Коленвалы классифицируются по способу изготовления: кованые, литые и высеченные из цельного бруска (billet). По конструкции различают одно- и многорядные исполнения, а также варианты конфигурации контрвесов для достижения заданного баланса массы и инерции.
Кованые, литые и из цельного бруска — микроструктура, дефекты и эксплуатационные последствия
Кованый коленвал характеризуется однородной микроструктурой и более высокой усталостной прочностью благодаря ориентированной зернистости. Литой коленвал подвержен пористости и дефектам формовки в критических переходах, что увеличивает вероятность зарождения трещин при циклических нагрузках. Из цельного бруска (billet) получают наименьшее число фабричных дефектов, но процесс дорог и требует высокоточной механической обработки.
Конфигурации контрвесов и одно- versus многорядные исполнения — влияние на массу и инерцию
Контрвесы служат для уравновешивания масс шатунно-поршневой группы и снижения вибраций. Увеличение массы контрвесов повышает момент инерции вала, сдвигая резонансные частоты и снижая амплитуду вибрации на рабочих оборотах, но увеличивает общую массу и статическую нагрузку на подшипники. Многорядные исполнения применяются при необходимости компактного размещения цилиндров и повышенной жёсткости, что влияет на распределение масс и схему балансировки.
Материалы, термообработка и микроструктура
Выбор стали и режимов термообработки определяют предел текучести, усталостную прочность и пластичность. Для коленвалов применяют углеродистые и легированные стали марок с содержанием хрома, молибдена и ванадия.
Углеродистые и легированные стали, нормализация, закалка и отпуск — влияние на прочность и пластичность
Нормализация улучшает однородность зерна, закалка и последующий отпуск повышают предел текучести и твердость сердцевины. Твердые состояния на сердцевине обычно поддерживают в диапазоне 30–40 HRC, а упрочнённая зона под рабочей поверхностью достигает 55–62 HRC при цементации. Закалка и отпуск повышают предел текучести с контролируемой глубиной упрочнения, но чрезмерная твердость снижает вязкость и увеличивает риск хрупкого разрушения.
Поверхностные упрочняющие методы (цементация, нитридирование) — твердость, глубина слоя и устойчивость к усталости
Цементация обеспечивает поверхностную твердость порядка 58–62 HRC с глубиной диффузионного слоя 0,6–1,2 мм для пассажных и лёгких дизельных коленвалов; нитридирование даёт поверхностную твердость 600–1000 HV при меньшей деформации основы и глубине слоя 0,2–0,6 мм. Глубина и профиль твердости влияют на устойчивость к контактной усталости и микротрещинообразованию.
Геометрические параметры и их влияние на износ и долговечность
Ключевые параметры включают диаметры коренных и шатунных шеек, ход поршня, радиусы закругления шеек и распределение массы по вала. Их подбор определяет контактные давления, напряжения изгиба и поведение при динамических нагрузках.
Диаметры коренных и шатунных шеек, ход поршня и их связь с контактным давлением вкладыша
Диаметры шеек для тяжёлых дизелей обычно находятся в диапазоне 80–160 мм для коренных и 40–90 мм для шатунных. Ход поршня влияет на крутящий момент и плечо сил; при увеличении хода растёт изгибающий момент и контактное давление во вкладыше. Контактное давление напрямую определяется диаметром и шириной шеек, жесткостью материала и характеристиками масляного слоя.
Радиусы закругления шеек, массовый момент инерции и распределение массы как факторы концентрации напряжений и вибраций
Радиусы закругления (fillet radius) уменьшают концентрацию напряжений в переходных зонах; типичные значения варьируют от 1,5 мм у мелких до 6–10 мм у крупных валов. Небольшой радиус повышает риск усталостных трещин. Распределение массы и массовый момент инерции определяют резонансные частоты; несоответствующая балансировка приводит к повышенному вибронагружению и ускоренному износу подшипников.
Поверхностные характеристики и масляная система
Сохранение масляной плёнки и низкое трение на шеях достигаются сочетанием шероховатости поверхности, полирования и корректной геометрии маслосверловок.
Шероховатость шеек, полирование и финишная обработка — влияние на трение и сохранение масляной плёнки
После шлифовки шероховатость Ra для шеек обычно составляет 0,2–0,8 мкм; окончательное полирование снижает Ra до 0,05–0,2 мкм, что улучшает адгезию и формирование гидродинамической плёнки. Слишком гладкая поверхность может препятствовать удержанию масла, поэтому необходим баланс между шероховатостью и полировкой.
Геометрия маслосверловок, проходные сечения и роль в гидродинамическом смазывании и отводе тепла
Маслосверловки обеспечивают подачу масла под давлением к вкладышам; проходные сечения и расположение отверстий определяют распределение давления и скорость потока. Типичное рабочее давление в системе смазки для спецтехники составляет 2–5 бар. Недостаточное сечение или забивание каналов приводит к снижению гидродинамической плёнки и локальному перегреву шеек.
Производственные процессы и контроль качества
Процесс изготовления включает литьё или ковку, механическую обработку шеек и отверстий, термообработку и контроль геометрии с применением координатно-измерительных машин и шлифовальных станков.
Литьё — этапы формовки, характер дефектов пористости и методы их предотвращения
При литье критическими этапами являются подготовка формы, выполаживание расплава и выдержка для предотвращения усадочной пористости. Пористость и неметаллические включения чаще всего локализуются в переходных зонах между шеями и плоскостями опор и могут быть уменьшены дегазацией сплава, контролем температуры заливки и оптимизацией системы выпоров.
Ковка, механическая обработка и измерение геометрии (шлифовка, расточка, CMM)
Ковка улучшает исходную структуру, после чего следуют расточка, шлифовка шеек и сверление маслоканалов. Геометрию контролируют на CMM по допускам круглости, конусности и биения; шлифовка обеспечивает требуемую шероховатость и допуски по диаметру.
Методы неразрушающего контроля при приемке и ремонте
НКИ применяются для обнаружения трещин и дефектов, влияющих на ресурс и безопасность эксплуатации коленвала.
Магнитопорошковая дефектоскопия и ультразвуковой контроль для обнаружения поверхностных и субповерхностных трещин
Магнитопорошковая дефектоскопия обнаруживает поверхностные и ближнесубповерхностные трещины на ферромагнитных деталях. Ультразвуковой контроль (UT) выявляет внутренние поры и трещины на глубине, недоступной визуальному осмотру. Комбинация методов повышает вероятность обнаружения критических дефектов.
Визуальный контроль, анализ металлической примеси в масле и измерение биения как индикаторы локального износа
Визуальный осмотр шеек выявляет задиры и выработку. Анализ металлической примеси в масле указывает на локализованный износ шеек или разрушение вкладышей. Измерение радиального и осевого биения сигнализирует о нарушении геометрии или наличии трещин.
Балансировка и вибрационная устойчивость
Балансировка коленвала направлена на снижение вибрационной нагрузки на подшипники и узлы двигателя.
Статическая и динамическая балансировка, роль контрвесов и компромиссы между массой и устойчивостью
Статическая балансировка устраняет неравномерность распределения массы в покое; динамическая учитывает моменты инерции при вращении. Увеличение массы контрвесов уменьшает вибросигнал, но повышает нагрузки на подшипники и опорные поверхности, что требует компромиссов между массой и долговечностью.
Частотные спектры, пороговые значения вибраций и методы измерения динамического биения
Анализ частотных спектров позволяет выявить резонансные составляющие и оценить пороговые значения вибраций для конкретной машины. Динамическое биение измеряют тахометром и вибродатчиками с последующим спектральным анализом для выявления дисбаланса и дефектов шеек.
Типичные отказы, их причины и признаки
Типичные отказы включают усталостные трещины, задиры и выработку под вкладышем, а также повреждения маслосверловок и коррозионные дефекты.
Усталостные трещины в коренных и шатунных участках, задиры, выработка под вкладышем и влияние коррозии
Усталостные трещины обычно инициируются в местах концентрации напряжений: у филе шеек и в переходных фасках. Задиры и выработка под вкладышем возникают при нарушении масляной плёнки или попадании абразива. Коррозия снижает несущую способность поверхности и ускоряет образование трещин.
Визуальные и инструментальные признаки начала разрушения: задиры, изменение формы шеек, результаты MT/UT
Начальные признаки — локальные изменения блеска и рисунка поверхности, продольные задиры, увеличенное биение. MT/UT обнаруживают поверхностные и внутренние дефекты до их развития в критическую стадию.
Алгоритм диагностики неисправного коленвала
Диагностика сочетает лабораторные и полевые методы для установления причин и степени повреждений.
Последовательность проверок: анализ масла, измерение диаметров/конусности/биения, НКИ и вибродиагностика
Последовательность обычно включает анализ металлической примеси в масле, визуальный осмотр, измерение диаметров и конусности шеек, определение радиального и осевого биения, магнитопорошковую и ультразвуковую дефектоскопию, затем вибродиагностику при вращении.
Интерпретация результатов замеров и типичные ошибочные паттерны при дефектах
Повышенное содержание фракций меди и свинца в масле указывает на износ вкладышей; наличие ферромагнитных частиц свидетельствует об износе стали. Увеличение биения при неизменных диаметрах может говорить о локальной трещине или деформации поверхности. Ошибочная интерпретация часто связана с игнорированием температурного состояния при измерениях.
Восстановление, шлифовка, правка и критерии годности
Решение о ремонте основывается на объёме износа, наличии трещин и возможности восстановления допусками.
Технологии восстановления: перешлифовка, наплавка, термообработка и требования к допускам после ремонта
Перешлифовка шеек с установкой ремонтных размеров и последующей балансировкой — распространённый способ восстановления; наплавка используется при утрате материала с последующей механической обработкой и термообработкой для восстановления структуры. После ремонта требуются допуски по диаметру, круглости и биению, соответствующие оригинальным эксплуатационным требованиям.
Послеремонтная балансировка, контроль твердости и условия, при которых ремонт целесообразен или необходима замена
После любых механических вмешательств проводится статическая и динамическая балансировка, контроль твердости рабочих слоёв и повторная НКИ. Ремонт целесообразен при отсутствии протяжённых трещин и сохранении допустимого запаса металла для перешлифовки; замена рекомендуется при обнаружении сквозных или распространяющихся усталостных трещин.
Совместимость, допуски и требования при установке
При установке коленвала критично соблюдение посадочных сопряжений, допусков биения и выравнивания смазочных каналов.
Совпадение диаметров шеек, ширины вкладышей и торцевые размеры для корректного посадочного сопряжения
Диаметры шеек и ширина вкладышей должны совпадать в пределах заводских допусков; торцевые размеры важны для распределения осевых усилий и корректной работы уплотнений. Несовпадение приводит к неравномерному распределению нагрузки и ускоренному износу вкладышей.
Допуски радиального и осевого биения, выравнивание масляных каналов и влияние на работоспособность агрегата
Допуски радиального и осевого биения регламентируют допустимые значения биения при рабочей температуре; их превышение приводит к снижению срока службы подшипников и увеличению вибраций. Выравнивание масляных каналов обеспечивает непрерывность подачи масла и предотвращает локальные масляные «затыки», влияющие на смазку и отвод тепла.
